Testeur V/I FADOS
Gamme des testeurs FADOS 7F1 et 9 F1
Test par analyse V/I
Présentation
|
Les nouveaux testeurs FADOS sont destinés à tous ceux qui testent et/ou réparent les cartes électroniques, en maintenance ou en fabrication de petites séries et prototypes. Ils représentent la solution idéale pour les tests basés sur l'analyse V/I (analyse de signature).
|
| PRINCIPE DU TEST |
|
Le test V/I est une excellente technique pour dépanner des cartes électroniques. Il est d’autant plus probant lorsque la documentation et les schémas sont inexistants. Lorsque vous faites des tests V/I, la carte doit être libre de potentiel, non alimentée. L'efficacité du test est maximale lorsque vous avez la possibilité d’avoir deux cartes (une carte étalon et une carte douteuse).
Un signal alternatif est appliqué entre chaque point de test et la masse du composant à tester. On obtient alors l’affichage d’une caractéristique de l’impédance où l’axe X représente la tension, l’axe Y le courant. |
|

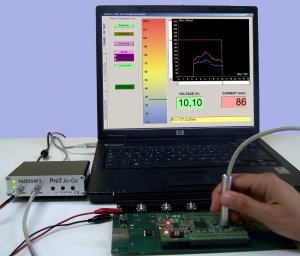

FADOS7F1 'détecteur de panne et oscilloscope'
7 fonctions dans 1 appareil  Télécharger la documentation commerciale |
|
FADOS9F1 'détecteur de panne et oscilloscope' 9 fonctions dans 1 appareil Télécharger la documentation commerciale  |
