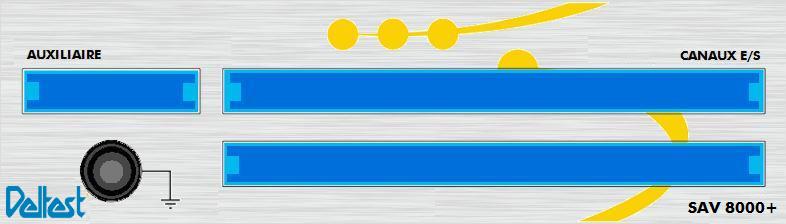

Testeur fonctionnel manuel des composants (sur et hors carte) pour toutes les familles numériques type TTL, CMOS, , LVTTL, ECL, DTL, RTL, PECL, LVPECL, mémoires, interfaces, LSI, micro-processeurs, analogiques, ou hybrides, en test fonctionnel (table de vérité), mesure des connexions, des tensions, des niveaux logiques, de la température interne du composant, analyse de signature V/I.

Cette fonction affiche graphiquement tous les chronogrammes des tests digitaux appliqués sur les entrées, ceux relevés sur les sorties ainsi que toutes les différences en mode comparaison logicielle.

Les tables de vérité des composants numériques sont stockées dans une bibliothèque. Il suffit d’appeler le nom du composant à tester, de clipper celui-ci, de lancer la fonction «TEST» et le sav8000+ indiquera si le composant est BON ou DÉFECTUEUX.

Générateur graphique de test (avec apprentissage automatique) pour test fonctionnel GO/NO GO et comparaison automatique. Permet de tester tout type de composants numériques par stimulation des entrées et auto apprentissage des sorties.

Grâce aux séquences de test, l’ensemble des instruments, leurs configurations et les résultats de test sont sauvegardés, permettant la vérification globale d’une carte par comparaison avec un étalon.

• Nombre de gardes (sorties : 8 par module

• tension de sortie : +/-10 volts

• courant de sortie 600mA

• Compatibilité : Selon norme DEF 00-53 (standard décence)

• slew rate : > 100 V/µs

• tension d’entrée : +/- 20 V

• Résolution d'entrée : 10mV

• impédance d’entrée : 10 kΩ

• états : Programmables

• Terminaison des canaux : programmables, trois états, pull up, pull down, bi-directionnel

• Nombre de vecteurs de test :

  illimité

• Mode de test :

  unique, cyclique, cyclique BON, cyclique DEF

• Types de test :

• fonctionnel (table de vérité)

• connexions : court-circuit au 0 V ou au Vcc, circuit ouvert ou flottant, lien entre broches, charge au 0 V ou au Vcc, signal, etc.

• tensions : détection des états logiques avec seuils programmables

• thermique : indication liée à la température interne au CI

• V/I :

• gamme de tension : ajustable entre -10 V à +10 V

• courant maximum : 1 mA

• affichage V/I : par groupe de 8

• fonction zoom

• superposition des courbes V/I et calcul du recouvrement en mode comparaison

• Librairies :

• Toutes les familles logiques, TTL, CMOS, LVTTL, ECL, DTL, LSI, RTL, PECL, LVPECL, Memory, Microprocessor

• Type de boitiers : DIL, SOIC, PLCC, QFP
